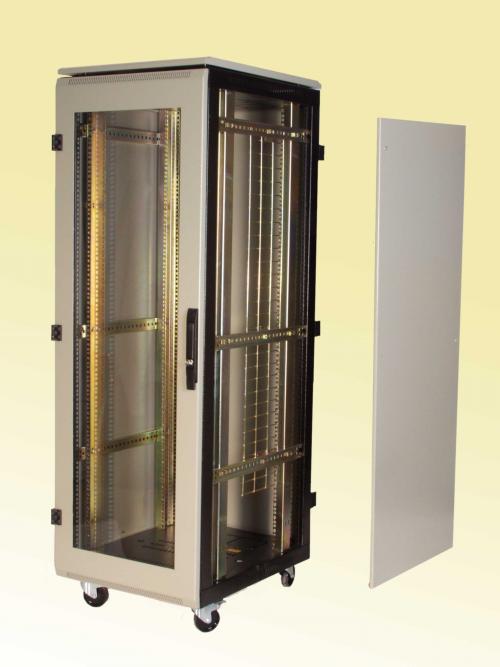

ΣΚΕΛΕΤΟΣ ΙΚΡΙΩΜΑΤΟΣ. Ο σκελετός του ικριώματος είναι σχεδιασμένος με τέτοιο τρόπο ώστε να αντέχει μεγάλα φορτία, χωρίς παραμορφώσεις.

Είναι δομημένος:

Με δύο σταθερά άνω και κάτω τμήματα κατασκευασμένα από ατσάλι πάχους 1,50 mm.

Το κάτω τμήμα φέρει μία κεντρική ενίσχυση η οποία προσδίδει ανθεκτικότητα στις στρέψεις και στους κραδασμούς και ο εγκαταστάτης χρησιμοποιώντας τις ειδικές υποδοχές μπορεί να πακτώσει το ικρίωμα στο πάτωμα. Στο εμπρόσθιο και πίσω μέρος υπάρχουν οπές για την διέλευση των καλωδίων.

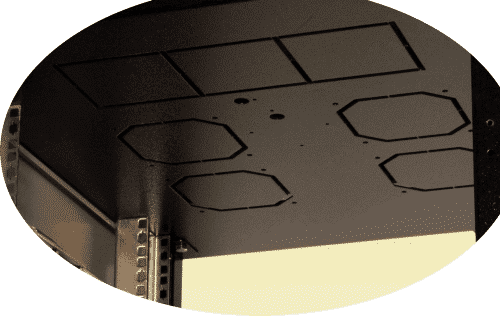

Το άνω τμήμα φέρει τις κατάλληλες υποδοχές ώστε να τοποθετηθούν ανεμιστήρες διαστάσεων 120 Χ 120 mm για τον καλύτερο εξαερισμό του Rack στις εφαρμογές που κρίνεται απαραίτητο. Μπορούν να τοποθετηθούν έως και 4 ανεμιστήρες.
O χρωματισμός και για τα δύο αυτά τμήματα είναι RAL 9005.

Κάλυμμα οροφής, χρησιμοποιείται για την προφύλαξη του εγκαταστάτη – χρήστη από το χώρο των ανεμιστήρων, καθώς και του χώρου των μηχανημάτων από σκόνη. Τοποθετείται με μεταλλικούς αποστάτες ώστε να δημιουργείται ένα κενό μεταξύ του καλύμματος και του άνω τμήματος (Α) το οποίο διευκολύνει την κυκλοφορία του αέρα εντός του rack. Υλικό κατασκευής: Ατσάλι 1,25 mm. Χρώμα RAL 7032

Τέσσερις κάθετες κολώνες κατασκευασμένες από ατσάλι πάχους 2mm ώστε να προσφέρεται η μέγιστη αντοχή σε φορτίο. Χρώμα RAL 9005.

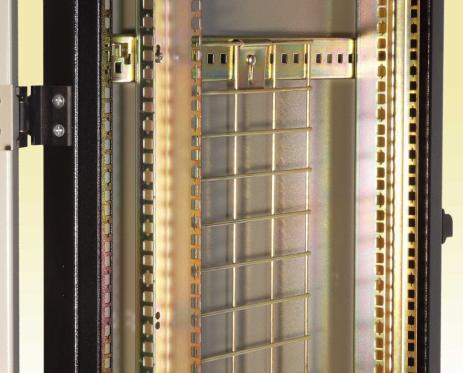

Δύο μετακινούμενες κολώνες στήριξης μηχανημάτων με ηλεκτρολυτική επιμετάλλωση, από ατσάλι πάχους 2mm, με δυνατότητα μετακίνησης εμπρός-πίσω ανά 10mm, διάτρητες σύμφωνα με το πρότυπο IEC 297-2 BS 5945.
Προαιρετικά μπορούν να τοποθετηθούν ακόμα δύο κολώνες (ή και περισσότερες αν παραστεί ανάγκη) στο πίσω μέρος του ικριώματος.

Βίδες γείωσης σε όλα τα μέρη του RACK για την προαιρετική προσαρμογή kit γείωσης (Earthing kit).

Για την τοποθέτηση του σκελετού στο πάτωμα (εκτός του συστήματος πακτώσεως που προαναφέρθει) μπορούν να χρησιμοποιηθούν:

Ρυθμιστές ύψους-ευστάθειας

Ρόδες με τα εξής χαρακτηριστικά: Ύψος:103cm. Υλικό: Νάιλον 6.6 πρωτογενές. Αντοχή φορτίου: 225 κιλά στην μετακίνηση.
Το σετ περιλαμβάνει 4 ρόδες περιστρεφόμενες, οι 2 με διπλό φρένο.

Αντισεισμική Βάση

ΠΛΑΪΝΑ ΚΑΛΥΜΜΑΤΑ. Είναι αποσπώμενα και στηρίζονται με βίδες. Υλικό: Ατσάλι πάχους 1,25mm. Χρώμα: Μπεζ RAL 7032. Τοποθετούνται προαιρετικά.

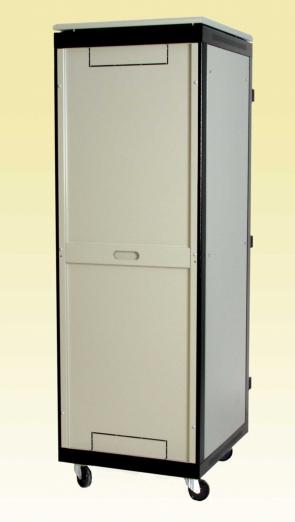

ΠΙΣΩ ΚΑΛΥΜΜΑ. Είναι ενιαίο και βιδωτό πάνω στο σκελετό. Επίσης υπάρχει πρόβλεψη για είσοδο καλωδίων από το πάνω και το κάτω μέρος. Υλικό:Ατσάλι πάχους 1,25mm. Χρώμα: Μπεζ RAL 7032. Τοποθετείται προαιρετικά.

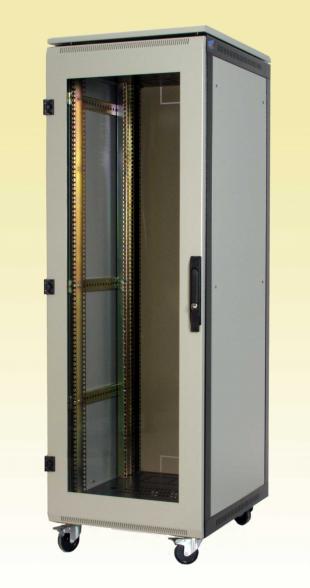

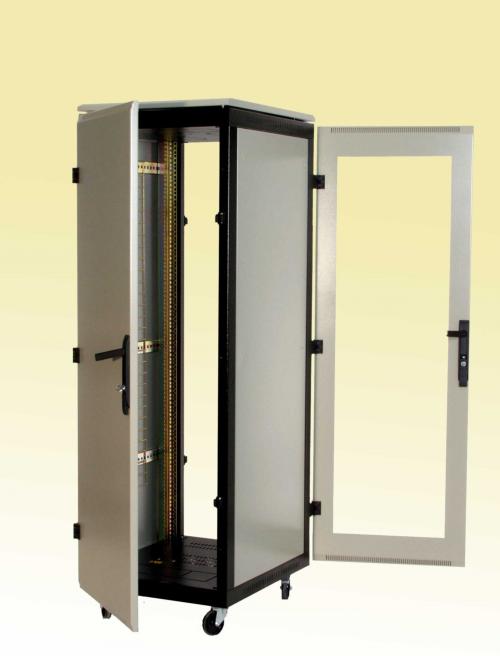

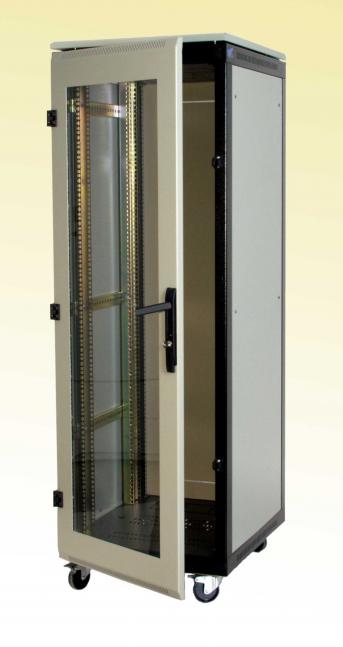

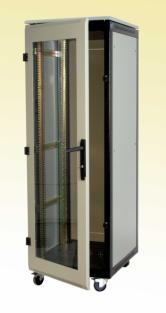

ΠΟΡΤΑ PLEXIGLAS. Η πόρτα είναι διαφανής με plexiglas πάχους 3mm. Ανοίγει δεξιά ή αριστερά, έχει κλειδαριά ασφαλείας με πόμολο και 2 σημεία μανδάλωσης. Υπάρχουν μεντεσέδες που επιτρέπουν άνοιγμα της πόρτας πάνω από 180 μοίρες ακόμα και στην περίπτωση που υπάρχουν περισσότερα του ενός RACK στη σειρά. Υλικό: Ατσάλι πάχους 1,5mm. Χρώμα: Μπεζ RAL 7032.
Παρέχεται δυνατότητα τοποθέτησής της και κατόπιν της εγκατάστασης του κυρίου τμήματος (RACK) λόγω των ειδικών υποδοχών που υπάρχουν στις κολώνες του ικριώματος.

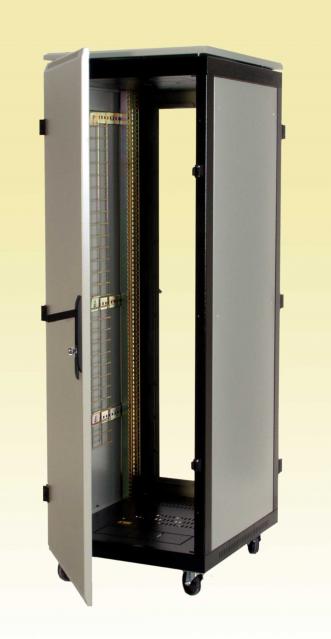

ΠΟΡΤΑ ΜΕΤΑΛΛΙΚΗ. Η πόρτα είναι εξ ολοκλήρου μεταλλική. Ανοίγει δεξιά ή αριστερά, έχει κλειδαριά ασφαλείας με πόμολο και 2 σημεία μανδάλωσης. Υπάρχουν μεντεσέδες που επιτρέπουν άνοιγμα της πόρτας πάνω από 180 μοίρες ακόμα και στην περίπτωση που υπάρχουν περισσότερα του ενός RACK στη σειρά. Υλικό: Ατσάλι πάχους 1,5mm. Χρώμα: Μπεζ RAL 7032. Τοποθετείται προαιρετικά. Όπως και η πόρτα plexiglas μπορεί να τοποθετηθεί και εκ των υστέρων.

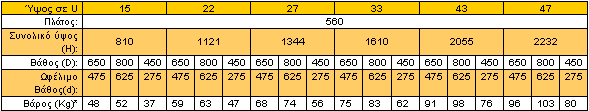

ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

click to download PDF version

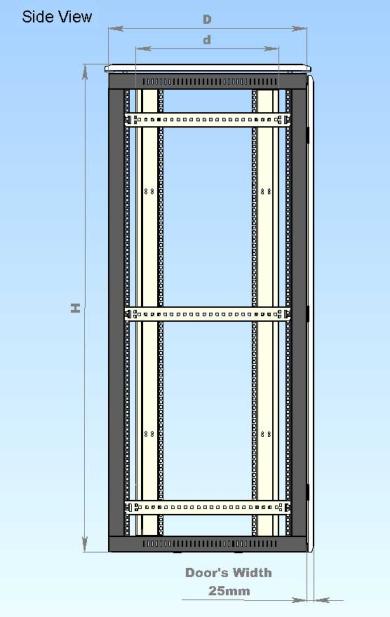

Όλες οι διαστάσεις είναι σε χιλιοστά (mm)
*Σκελετός με δύο πλαϊνά και πίσω κάλυμμα
